Сварка трубных и крупных строительных металлоконструкций
Безрельсовый робот для бесконтактной сварки труб представляет собой автоматизированную систему, специально разработанную для высококачественной сварки труб. Робот применяется для сварки труб диаметром 168мм – 1800мм. Робот оснащен системой отслеживания сварного шва и датчиками ориентации, поэтому, параметры сварочной канавки, такие как ширина, глубина и угол отслеживаются в автоматическом режиме, прецизионность составляет ±0.2мм.
Технические характеристики
- Портативный дизайн: легкий и небольшого размера;
- Простота эксплуатации: не требуется трак; удобный интерфейс; для того, чтобы научится управлять роботом требуется всего три дня обучения;
- Автоматическая регулировка под паз: полностью автоматическая регулировка под паз в соответствии с изменениями зазоров паза, разницы толщины сварки и др.;
- Автоматическая регулировка сварного шва: сварочная горелка обладает функцией автоматической регулировки в вертикальном направлении, что идеально подходит для автоматической настройки точечной варки. Горелка также оснащена функцией вызова параметров в режиме реального времени;
- Широкий диапазон сварки: отвечает требованиями автоматической сварки труб различного диаметра, характеризуется высоким качеством сварки и привлекательным внешним видом;
- Высокая степень точности отслеживания: точность отслеживания сварного шва ± 0.2мм;
- Высокая степень надежности: низкая частота отказов, среднее время безотказной работы≥ 1000 часов;
- Простота обслуживания: модульная конструкция, экономия затрат и времени на обслуживание;
Область применение
- Диаметр трубы: 168мм – 1800мм
- Тип сварной канавки: V, X, U, J
- Материал труб: углеродистая сталь и легированная сталь
- Толщина метала: 6мм – 60мм
| Основные технические характеристики | |||
|---|---|---|---|
| Вес | 17 кг | Вес катушки с проволокой | 5 кг (стандартная) или по запросу заказчика |
| Макс. загрузка | 60 кг | Макс. скорость | 560 мм/мин |
| Размеры (Д*Ш*В) | 560мм * 480мм * 225мм | Точность отслеживания сварного шва | ±0.2 мм |
| Механические характеристики | |||
|---|---|---|---|
| Режим передвижения | Колеса | Движение горелки | Линейное |
| Диапазон линейного перемещения сварочной горелки | ±70 мм | Диапазон вылета | ±30 мм |
| Встроенная подача проволоки | Да | Угол наклона горелки | ±15° |
| Другие характеристики | |||
|---|---|---|---|
| Температура окружающей среды | -10℃~40℃ | Относительная влажность | до 90% |
| Кабель управления | Стандартная длина 10м, доступна другая длина по запросу | ||

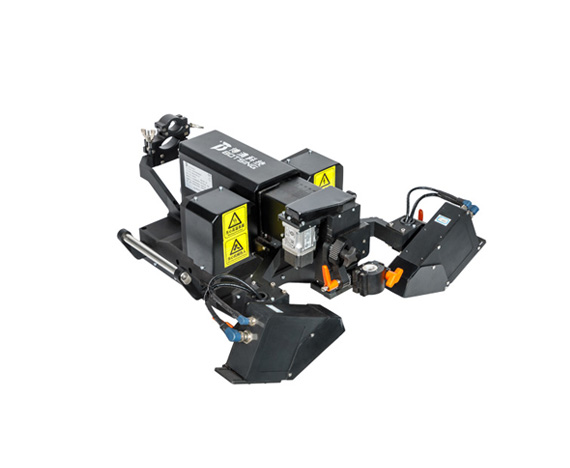

BOT-WTP20-121
Для сварки стыков на трубах диаметром от DN168 мм (полевая и предварительная сборка)

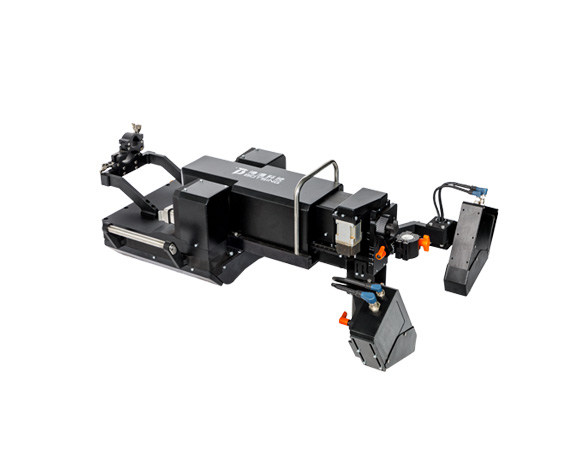

BOT-WTA20-123
Предназначен для автоматизированной сварки крупных строительных металлоконструкций, подходит для сварки как цилиндрических, так и прямоугольных колонн.
